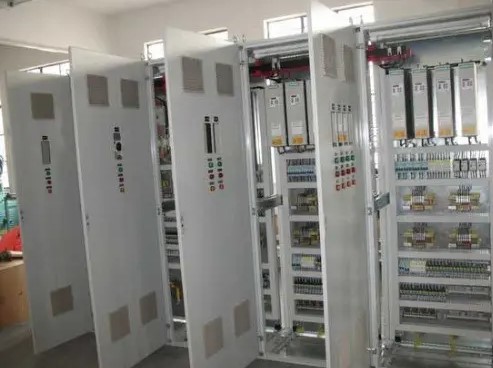

變頻控制柜也可簡稱為變頻柜，能夠通過PLC可編程控制器，對泵組和其他電子設備進行人機界面，用計算機技術進行智能控制的設備?？蓪﹄姍C(jī)、水泵及相關電子設備進行自動空中樓閣，可對消防泵進行定期自動巡檢，解決消防泵卡死問題，變頻關泵，避免水錘效應，報警及消防中心聯控等多項功能。下面小編來講解一下變頻控制柜的工作原理及其產品特點。
變頻控制柜的工作原理
變頻控制柜的核心器件是變頻器（以下簡稱-VFD），電機的轉速主要取決于電源頻率。異步電機的轉速除了有小的轉差外，基本上與電源頻率成正比，而同步電機的轉速則與電源頻率成嚴格的正比。調整VFD的輸出頻率可以改變電機的速度。
變頻控制柜主要用于調節電子設備的工作頻率，降低能耗。需要穩定重啟電子設備，減少電子設備直接啟動時產生的大電流對電機的損壞。同時自帶模擬輸入(用于速度控制或反饋信號)、PID控制、泵切換控制(用于恒壓)、通訊功能、宏功能(針對不同的場合設置不同的參數)、多速等。一般可限于工農業制造、供水、灌溉、消防、噴淋管網的渦輪、暖通空調的冷熱水循環等場合的自動控制。
變頻控制柜的產品特點
1、選擇國際知名品牌VFD、可編程控制器和知名品牌低壓電器；
2.數字PID調節，鍵盤操作，數字指示，無人值守自動操作；
3.電路設計簡潔明了，思路清晰，便于故障分析和維修；
4.變頻調節有效防止“水錘”現象。
5.方便編程和設置VFD和控制器非常簡單，更容易控制。
6.性能優異，控制方式靈活，抗干擾能力強，工作穩定可靠；
7.管網壓力恒定無沖擊，采用自動/手動切換控制；
8.通信串口可以連接到計算機上，實現對計算機聯網的直接控制。
9.供水壓力穩定，系統實現閉環控制，能自動調節系統壓力與設定壓力之差，保持系統壓力恒定。
10.在自動狀態下，水泵電機實現軟啟動。對電網和管網無影響，大大延長水泵、電機、管道系統和電氣系統的使用壽命；
11.手動和自動控制功能設置可以保證電子設備的安全連續運行；
12.控制程序化，可根據用戶要求實現多種控制方式。如:定時開關系統、消防聯動、無流量和零流量自動關機休眠、上位機集中管理等。
13.多臺泵可循環交替運行，平衡每臺泵的平均工作時間，延長泵的使用壽命，防止備用泵因長期不運行而被腐蝕，保證再次發生火災報警時，泵能順利投入運行；
14.基本控制功能強大，可選功能豐富。如:定時開關系統，自動軟更換水泵。使用小流量和零流量水時自動關機休眠，遠程控制，本地控制柜。
15.保護功能齊全，具有短路、過流、過壓、短路、過載等保護。水泵運行中如有故障，會自動停止工作并報警。該系統具有自檢、故障識別、故障記憶、故障指示、備用泵自動啟動等功能。
16.利用PLC可編程控制器對泵組等電子設備進行人機界面，輔以計算機技術進行智能控制。
變頻控制柜的控制類型
1.液位控制:本控制柜配有高性能的鑰匙浮球開關，可根據液位的高低變化自動控制供排水泵的啟停。
2.壓力控制:外接電接點壓力表或壓力控制器，可根據管網壓力變化自動啟停泵。這種類型廣泛應用于生活供水和消防渦輪系統。
3.溫度控制:外置溫控器，可根據設定的溫度范圍開啟或關閉泵，用于恒溫、換熱系統等需要溫度控制的場合。
4.時間控制:機箱面板增加了時間設置按鈕和顯示器，用戶可以根據定時控制水泵的開和關，僅限于各種定時或定時間歇工作模式的控制。
