作為動力設備的異步電機在電力和化工行業中都是。但作為高能耗設備，異步電機的輸出功率無法與負荷成正比變化，在大多數情況下只能通過擋板或閥門的開度來進行調節，但電機的耗能是無法調節的，造成很大的能量損失。近年來，隨著變頻器（Variable-frequency Drive，以下簡稱VFD）生產技術的成熟以及應用范圍的日益開闊，VFD已成為了各大企業對電機電源技術改造的重要手段之一。
變頻調速原理。
n=60f(1-s)/p(1)
其中n是異步電動機的速度；
F——異步電動機的頻率；
S——電動機的轉差率；
P——電機的極對數。

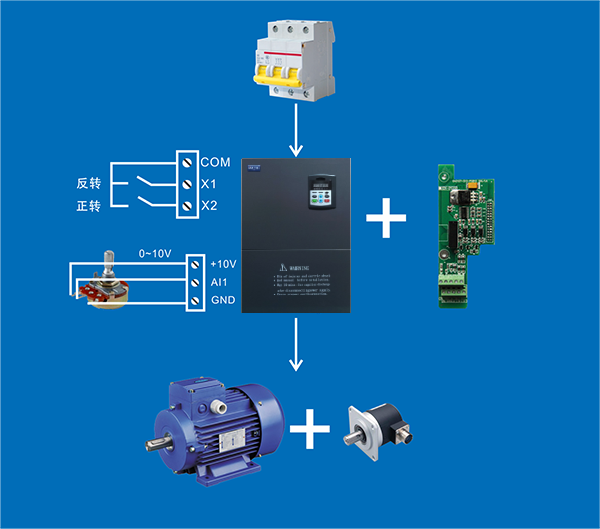

從公式(1)可以看出，轉速n與頻率f成正比，只有改變頻率f才能改變電機的轉速，當頻率f在0 ~ 50 Hz范圍內變化時，電機轉速調節范圍很寬。變頻調速是通過改變電機電源的頻率來實現調速。

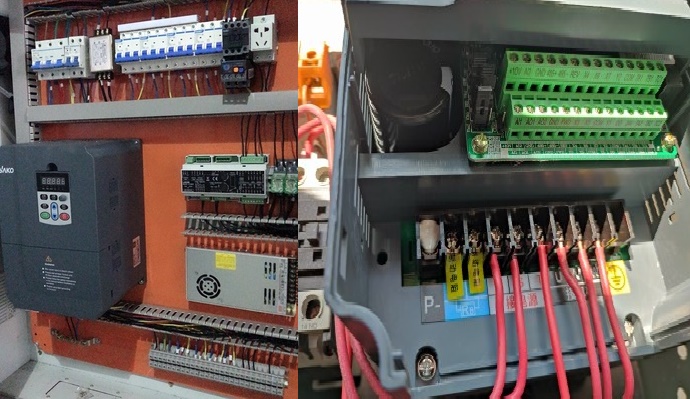

VFD主要采用交流-DC-交流模式。首先通過整流器將工頻交流電源轉換成DC電源，然后將DC電源轉換成頻率和電壓可控的交流電源供給電機。VFD的電路一般由整流器、中間DC環節、逆變器和控制四部分組成。整流部分為三相橋式不可控整流器，逆變部分為IGBT三相橋式逆變器，輸出為PWM波形。中間的DC環節是濾波、DC儲能和緩沖無功。VFD使用中的突出問題是諧波干擾。當VFD工作時，輸出電流的諧波電流會對電源造成干擾。盡管所有VFD制造商都采取了措施來控制VFD的諧波，基本滿足國家標準的要求，但諧波仍然是選擇和使用VFD時最重要的問題。
VFD的輸出電壓包含基波以外的其他諧波。低次諧波通常對電機負載影響較大，引起轉矩脈動，而高次諧波會增加VFD輸出電纜的漏電流，使電機輸出不足，因此必須抑制VFD輸出的高次和低次諧波。
由于VFD的整流部分采用二極管不可控橋式整流電路，中間濾波部分采用大電容作為濾波器，整流器的輸入電流實際上是電容的充電電流，呈現出大諧波成分的陡脈沖波。
諧波消除主要采用以下對策:
a、增加VFD電源的內部阻抗。通常，電源設備的內部阻抗可以緩沖VFD DC濾波電容的無功功率。該內部阻抗是變壓器的短路阻抗。當電源容量相對小于VFD時，內部阻抗值相對較大，諧波含量較小。相對于VFD，電源容量越大，內部阻抗值越小，諧波含量越大。因此，在選擇VFD電源變壓器時，最好選擇短路阻抗大的變壓器。
b、安裝電抗器安裝電抗器實際上從外部增加了VFD電源的內部阻抗。諧波電流可以通過在VFD一側或VFD或兩兩側的交流側安裝電抗器來抑制。
c、變壓器多相運行時，VFD的整流部分通常為6脈波整流器，因此產生的諧波比較大。變壓器多相運行的應用，如使兩個由相差30°的Y-△和△-△組成的變壓器構成12脈波整流器，可以降低諧波電流，起到抑制諧波的作用。
d、調整VFD的載波比，提高VFD的載波比，可以有效抑制低次諧波。
e、濾波器濾波器的應用可以檢測變頻器諧波電流的幅值和相位，產生與諧波電流同幅反相的電流，從而有效吸收和消除諧波電流。
